Miez divizat nanocristalin pentru senzor de curent

Oct 17, 2025

Lăsaţi un mesaj

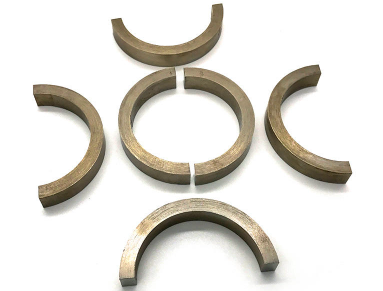

Miez divizat nanocristalin

Inductoarele de putere, senzorii de curent și miezurile magnetice cu miez divizat sunt doar câteva dintre numeroasele aplicații pentruMiez divizat nanocristalin. O alternativă superioară atât miezului din oțel siliconic divizat, cât și miezului din permalloy, acest material oferă mai multe avantaje. CT standard cu un miez divizat nanocristalin oferă o ieșire de tensiune liniară care este precis proporțională cu curentul de intrare.

Nanocrystalline Split Core For Current Sensor

· Are permeabilitatea de zece ori mai mare decât a unui miez de oțel siliconic divizat.

· În comparație cu un miez din oțel siliconic despicat, pierderea miezului este redusă cu un factor de 0,3.

· În comparație cu un miez de permalloy divizat, costul este redus la jumătate.

Senzorii de curent de bază-divizați sunt utili atunci când regândim sistemele preexistente în care trebuie păstrat status quo-ul. Acestea oferă opțiunea de deschidere pe una sau ambele părți, făcându-le potrivite pentru utilizare chiar și în spații înguste. Senzorii de curent cu un miez divizat nanocristalin sunt proiectați pentru adaptarea în instalațiile existente, unde instalarea lor ar fi împiedicată de îndepărtarea suporturilor de bară de transport/legături.

Caracteristici nanocristaline Split Core:

După nanocuttering, permeabilitatea poate atinge valori de până la 6.000. Precizia poate fi crescută de un întreg nivel. Pierderea miezului la 16kHz/37mT este o-șesime din cea a oțelului cu siliciu și o-jumătate din cea a unui miez amorf. Reduceți eficiența cu care este eliberată căldura din produsul final. Extindeți-i utilitatea. Liniaritatea este cu 20% mai bună decât cea a unui miez de oțel siliconic divizat.

Este cunoscut faptul că permeabilitatea miezului CT ar trebui să fie cât mai mare posibil pentru a obține cea mai mică eroare de măsurare posibilă și cea mai mare precizie posibilă de măsurare. În cazul unor amperi-scăzute sau cu rapoarte mici de rotație, miezul CT din oțel siliconic nu poate oferi nivelul necesar de precizie de măsurare. În plus, miezul Fe-Ni Permalloy are o aplicabilitate restrânsă, deoarece are o inducție scăzută a saturaților și un preț ridicat.

Datorită permeabilității ridicate, magnetizării ridicate și costurilor mai mici în domeniul sistemelor de alimentare cu energie, sistemelor de măsurare și control al energiei electrice, sisteme dinamice, protecție cu relee și alte domenii, miezurile nano-cristaline câștigă o utilizare mai largă pentru transformatoarele de curent speciale de grad de precizie 0,2, 0,2 și 0,1. Acest lucru se datorează permeabilității lor ridicate și magnetizării ridicate

Caracteristici cheie Nanocristaline Split Core:

1. Păstrați designul simplu al nucleelor C mai vechi.

2. Clema-pentru proiectarea miezului este mai sigură, mai puțin timp-pentru instalare, mai transportabilă și mai convenabilă pentru reglarea inductanței fără a opri rețeaua de alimentare.

3. Materialele nanocristaline au o permeabilitate ridicată și pot fi utilizate pentru a face comparații precise cu alte materiale.

4. Oportunitate uriașă de piață pentru eficiența energetică și protecția mediului

Aplicație nanocristalină Split Core:

Senzorii de curent cu miez-divizat pot fi montați pe panourile existente, cum ar fi centrele de control sau centrele de încărcare, pentru a măsura sau monitoriza puterea. Care este utilizat pe scară largă pentru:

· Măsurarea curentului

· Monitorizarea sarcinii electrice

· Produse de energie și sub{0}}contorizare

· Echipamente de rețea

· Instrumente și senzori

· Sistem de control

Miezuri divizate nanocristaline pentru senzori de curent și filtre în mod comun

Datorită permeabilității lor ridicate, pierderii reduse de putere și saturației ridicate,miezuri nanocristalinesunt o opțiune populară pentru aplicațiile CMC (Common Mode Choke). Choke-urile nanocristaline în mod comun au multe utilizări, în afară de electronice, inclusiv echipamente de automobile și de sudare, invertoare solare, convertoare de frecvență, filtre EMC și surse de alimentare cu-mod comutat (SMPS). Miezurile nanocristaline oferă o impedanță mai mare la frecvențe înalte și un interval mai larg de temperatură de funcționare decât miezurile de ferită.

Miez nanocristalincaietul de sarcini

Nanocrystalline Split Core For Current Sensor

Dimensiunea miezului magnetic (mm)			Dimensiunea cutiei de protecție (mm)			Aria secțiunii transversale efective Ae(mm2)	Lungimea traseului magnetic Ie (mm)	DC maxim clasa de supracurent (A)
id	od	ht	ID	OD	HT	Aria secțiunii transversale efective Ae(mm2)	Lungimea traseului magnetic Ie (mm)	DC maxim clasa de supracurent (A)
14	19	6.5	12	22	8	11.86	51.81	20
14	20	10	12	22.3	11.4	29.68	52.29	40
16	21	10	15	24	12.3	24.85	57.41	60
16	23	8	15	24	9.7	20.44	61.23	60
16	23	10	15	24	12.3	34.62	59.92	60
17	22	10	15.3	24.4	12.3	24.86	60.59	60
17	21	8	15.3	24	9.7	25.56	60.67	60
17	23	8	15.3	24.4	9.7	26.89	61.34	60
18	23	10	16.4	24.4	12.3	29.78	60.38	70
18	24	9	16.4	25	11.2	34.78	60.89	70
18	25	10	16.4	25.9	12.3	37.97	64.56	70
19	24	9	17.3	25	11.2	40.39	65.32	80
19	25	10	17.3	26	12.3	39.42	62.31	80
19	26	10	17.3	27.3	12.3	48.32	69.56	80
20	25	10	18.5	26.3	12.3	39.29	70.32	90
20	28	10	18.5	29	12.3	45.76	73.88	90
20	32	10	18.5	32.3	12.3	58.91	78.75	90
21	29	10	18.2	31.3	12.3	39.65	77.19	100
21	26	8	18.3	27.4	9.7	46.54	78.32	100
21	28	10	18.3	30	12.3	50.39	77.45	100
22	28	10	20.5	30	12.3	49.32	79.89	120
22	32	10	20.5	33.4	12.3	43.58	73.43	120
23	32	10	21.3	33.4	12.3	44.56	74.56	120
