Miez de oțel siliconat B30R100
Descriere
Parametrii tehnici
Miez din oțel siliciu ORIENTAT GNEE
B30R100 este un miez de oțel siliconic utilizat în mod obișnuit de Baosteel.
Miezul din oțel siliconic este un aliaj fier-siliciu format prin adăugarea unei cantități mici de siliciu (în general mai puțin de 4,5%) la fierul pur, care se numeșteotel siliconic. Acest tip de miez de fier are cea mai mare valoare a inducției magnetice de saturație de 20,000Gs; deoarece au proprietăți magnetoelectrice bune, sunt ușor de produs în masă, sunt ieftine și au un impact redus asupra stresului mecanic, sunt utilizate pe scară largă în industria electronică de putere. Cum ar fi transformatoare de putere, transformatoare de distribuție, transformatoare de curent și alte miezuri de fier.
oţel silicon orientat
Parametrii magnetici ai miezului din oțel siliconic
| Tabelul 1 Proprietăți de pierdere a miezului | ||||||||
| Nota | Pierderea miezului (W/K | |||||||
| W15/50 | W15/100 | W10/400 | W10/1000 | W5/2000 | W2/5000 | W1/10000 | W0.5/20000 | |
| GT-100 | 1.2 | 3.0 | 6.1 | 21.3 | 18.0 | 15.2 | 10.4 | 13.0 |
| GT-050 | 1.7 | 5.0 | 7.3 | 17. | 13.0 | 10.2 | 7.1 | 5.3 |
| Tabel 2 Proprietăți de permeabilitate și densitate a fluxului magnetic | ||||||||
| Nota | Permeabilitate alternativă x 10-3 (H/m) | Densitatea fluxului magnetic (T) | ||||||
| μ10/400 | μ10/1000 | μ5/2000 | μ1/10000 | μ0.5/20000 | B8 | B25 | B50 | |
| GT-100 | 20.4 | 16.2 | 9.6 | 2.8 | 1.2 | 1.82 | --- | --- |
| GT-050 | 16.6 | 16.0 | 9.9 | 2.7 | 1.5 | 1.75 | --- | --- |
Notă: Eșantioanele sunt luate de pe benzi paralele cu direcția de rulare. Măsurătorile sunt în conformitate cu JIS C 2550 după recoacere de reducere a tensiunii.
| Tabelul 3 Proprietăți mecanice și electrice | ||||||
| Nota |
Densitate (g/cm3) |
Factorul spațial (%) |
Rezistență la tracțiune (N/mm2) |
Elongaţie (%) |
Duritate (Hv) |
Rezistenta specifica (μΩcm) |
| GT-100 | 7.65 | 93 | 420 | 9 | 202*2 | 48 |
| GT-050 | 7.65 | 90 | 387 | 11 | 179*2 | 48 |
Notă: 1. Rezistența la tracțiune și alungirea sunt măsurate paralel cu direcția de rulare.
2. Duritatea se măsoară cu *1: H;0.5Kg, *2: H;0.3Kg, *3: H;0.1Kg.
| Tabelul 4 Comparația proprietăților între diferite materiale magnetice | ||||
| Material |
Densitatea fluxului magnetic B8 (T) |
DC max relativ permeabilitate μm |
Pierderea miezului W1/20000(W/Kg) |
Rezistenta specifica (μΩm) |
| GT-100 | 1.82 | 24,000 | 35 | 0.48 |
| GT-050 | 1.75 | 14,000 | 51 | 0.48 |
| Oțel cu conținut ridicat de siliciu (0,1 t) | 1.29 | 23,000 | 31 | 0.82 |
| Amorf | 1.56 | 300,000 | 6 | 1.30 |
| Nanocristalin | 1.23 | 70,000 | 4 | 0.01 |
| Miez de praf (Sendust) | 0.65 | 150 | 62 | >10,000 |
| Ferită (Mn-Zn) | 0.45 | 3,500 | 3 | >100,000 |

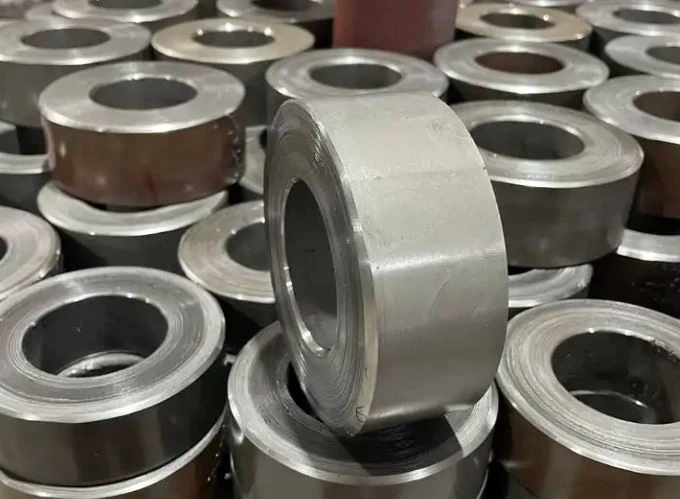

Producția și ambalarea oțelului siliconic
Miez de oțel siliconicCaracteristică
■ Pierdere scăzută de miez
Pierderile de miez la frecvențe înalte cresc eficiența echipamentului și reduc consumul de energie în reactoare și transformatoare.
■ Permeabilitate ridicată
Pentru aplicații de ecranare.
■ Densitate mare a fluxului magnetic de saturație
Pentru utilizare în reactoare și transformatoare mici de înaltă frecvență.
■ Acoperire de izolare excelentă
Proprietățile excelente de izolație permit o recoacere (rezultate) ideală pentru ameliorarea tensiunilor.
